A programban lehetőség van a térképi pozíciót leíró koordináták átszámítására különböző koordináta– és vetületi rendszerek között.
A funkció kiválasztása
|
Menüből |
Műveletek – Koordináták átszámítása |
|
Billentyűzetről térképes nézeten |
Ctrl+Shift+O |
|
– |
A funkció részletes ismertetése

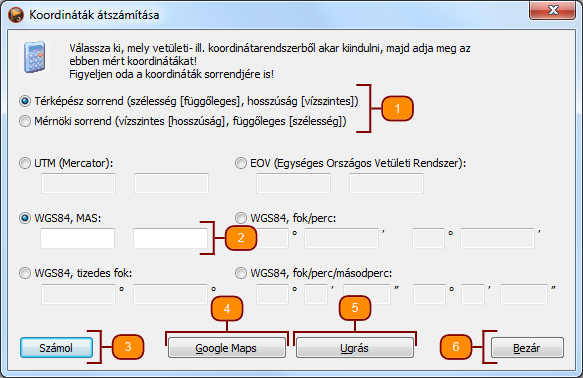

A funkció kiválasztása után megjelenik az alábbi ablak, melyben elvégezhető a kívánt koordináták átszámítása:
4 – Megjelenítés Google térképen
5 – Ugrás
Koordináták sorrendje
A helymeghatározásban a koordináták sorrendjének kétféle módja használatos: a térképészetben a szélesség–hosszúság sorrendet alkalmazzák, míg a mérnöki tervezésben éppen fordítva, a koordinátageometriában megszokott vízszintes–függőleges sorrendet (ami a hosszúság–szélesség sorrendnek felel meg). Ezért először azt kell megjelölni a választógomb segítségével, hogy a két sorrend közül melyiket fogjuk használni.
Koordináták megadása
Ezután a megfelelő választógombbal kijelölhető az átszámítani kívánt koordináták rendszere. Az itt engedélyezett beviteli mezőkbe írhatók be az értékek. Szükség esetén a nyugati hosszúság és a déli szélesség negatív értékekkel jelezhető.
A különböző koordináta-rendszer típusok rövid ismertetése a Koordináta-rendszer típusok címszó alatt található.
Koordináták átszámítása
Végül a Számol gomb megnyomásával a program átszámítja a többi vetületi– illetve koordináta-rendszerbe a megadott értékeket, melyek kijelölhetők és vágólapra másolhatók (Ctrl+C) a párbeszédablakból.
A különböző WGS84 vetületű értékek közötti átszámításban legfeljebb az utolsó számjegyen lehet kerekítési hiba. Az EOV és WGS84 rendszerek közötti átszámításnál a hiba értéke Magyarország területén belül 20 centiméter alatti.
Az alábbi képernyőfelvétel egy példa a koordináták átszámítására:
Megjelenítés Google térképen
A programban lehetőség van a megadott koordináták által meghatározott pozíció Google térképes megjelenítésére. A Google Maps gomb megnyomásának hatására a böngészőben megjelenik a megfelelő Google térkép részlet.
Ugrás
Az Ugrás gomb megnyomásának hatására a WayQuest programban térképes nézeten megjelenik a beállított koordinátáknak megfelelő terület.
Kilépés a funkcióból
A Bezár gomb megnyomása a Koordináták átszámítása ablak bezárását, a funkcióból történő kilépést eredményezi.
Koordináta-rendszer típusok
A világon több vetületi– és koordináta-rendszert használnak a Föld térképi megjelenítéséhez. Egy pont helyzete megadható fokhálózati vonalak révén, illetve az adott terület vetületi képére fektetett derékszögű koordináta hálózattal. A két leggyakrabban alkalmazott rendszer a WGS84 és az UTM (Mercator). Magyarországon elterjedt még az EOV (Egységes Országos Vetületi) rendszer.
UTM (Mercator)
Az Univerzális Transzverzális Merkátor (Universal Transverse Mercator) leképezést és hálórendszert először az amerikaiak alkalmazták a második világháború során a hadszíntér katonai térképezésére. Később a NATO tagországaiban, így Magyarországon is ebben a vetületben készültek a katonai topográfiai térképek. 1951-től kezdve a polgári térképezésben is elterjedt a használata. Erre a vetületi rendszerre épül a térképes megjelenítés a WayQuest programban is.
EOV (Egységes Országos Vetületi Rendszer)
Az Egységes Országos Vetület (EOV) a magyarországi földmérési térképek vetületi rendszere, amit 1975-ben vezettek be, összhangban az Egységes Országos Térkép Rendszerrel (EOTR-rel).
Az EOV rendszer ferde tengelyű, szögtartó, ún. süllyesztett hengervetület. A koordináta-tengelyek tájékozása ÉK-i, vagyis a pozitív X iránya északra, a pozitív Y iránya keletre mutat. A számítások egyszerűsítése érdekében a koordináta-tengelyek úgy vannak eltolva, hogy az egész ország területe az első koordináta-negyedbe essen, ezzel is elkerülve a koordináták esetleges felcserélését. Így az X koordináta 400 000 m-nél mindig kisebb, az Y koordináta 400 000 m-nél mindig nagyobb lesz.
WGS84
A GPS műholdak által sugárzott fedélzeti pályaadatok vonatkoztatási rendszere WGS84 (World Geodetic System 1984) néven ismeretes. A WGS84 vonatkoztatási rendszert az USA védelmi minisztériumának katonai térképészeti szolgálata határozta meg és tette közzé, elsősorban globális méretű katonai navigációs és térképészeti feladatok megoldása céljából.
A WGS84 a jól ismert földrajzi szélesség és hosszúság koordinátákkal dolgozik, melyek a programban különböző formátumokban adhatók meg:
