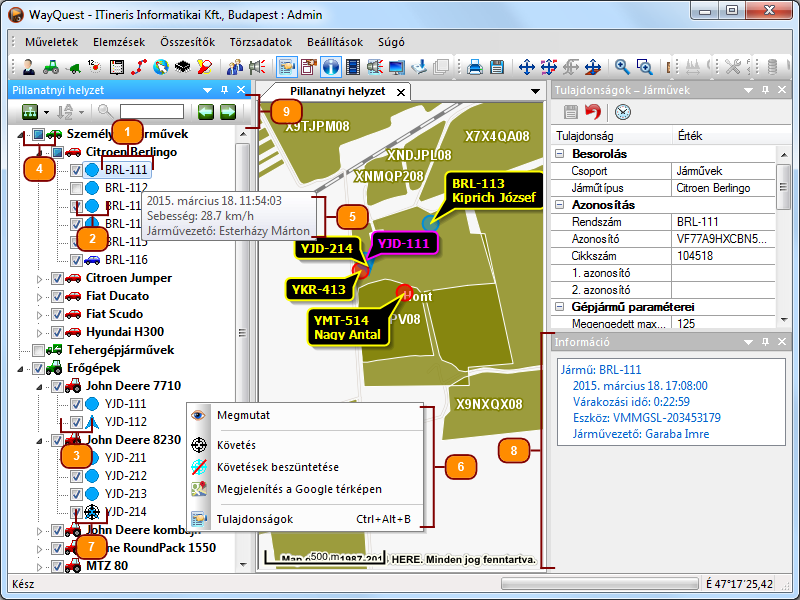

A Pillanatnyi helyzet – Járműlista panel felépítése
4 – Csoportok és típuscsoportok láthatósága
5 – Járműlista címke
6 – Helyi menü
7 – Követés
8 – Információ panel – Részletes adatok a járműről
9 – Eszközsor
A Pillanatnyi helyzet – Járműlista panel tartalma
A Pillanatnyi helyzet – Járműlista panel tartalmazza a rendszerbe felvett valamennyi járművet, amelytől legalább egyszer érkezett már be mérési adat, valamint információkkal szolgál a járművek pillanatnyi helyzetére vonatkozóan. A járműveket leíró sorok a következő adatokat, ill. beállítási lehetőségeket tartalmazzák:
- a jármű rendszáma
- a jármű mozgásállapotára utaló helyzetjelző ikon (halad vagy áll; adat frissessége)
- a jármű láthatósága a térképen
A lista tükrözi a járműveknek a törzsadatokban felvett csoportosításait (típusok, ill. csoportok szerint). Aktuális megjelenítési formája a nézetváltó gomb segítségével állítható be (egyszintű lista, csoportosított vagy típusok szerinti nézet).
A jármű rendszáma
A Járműlista panelen látható rendszám a járművet azonosító megnevezés, amely megegyezik a jármű törzsadat tulajdonságainál megadott Rendszámmal.
Útdíjas járművek jelölése
Az útdíjas járművek rendszámát a program kövér betűtípussal emeli ki a Járműlista panelen, és egy "$" jellel látja el.
Helyzetjelző ikon
A jármű neve mellett látható helyzetjelző ikon alakja és színe információkat szolgáltat az adott jármű pillanatnyi mozgásállapotáról, az adat frissességéről vagy az állásidőről, valamint a követésről az alábbiak szerint:
| A jármű mozgásállapota | ||
|
Ha az ikon alakja nyíl |
|
A jármű halad, azaz éppen mozgásban van (a legfrissebb adatok szerint). |
|
Ha az ikon alakja kör |
|
A jármű áll, várakozik (a legfrissebb adatok szerint). |
| Az adat frissessége (színezés legfrissebb adat szerint) | ||
|
Ha az ikon színe kék |
|
Az adott járműről rendelkezésre áll friss adat, ami 30 percnél nem régebbi. |
|
Ha az ikon színe sárga |
|
Az adott járműről rendelkezésre álló adat 30 percnél régebbi, de 3 óránál frissebb (előfordulhat, hogy éppen nincs GSM térerő). |
|
Ha az ikon színe piros |
|
Az adott járműről rendelkezésre álló adat 3 óránál régebbi (pl. az adott jármű feszültségmentesítve van, vagy kommunikációs probléma merült fel, pl. nincs internet, vagy a gépen nem fut az adatokat letöltő WQService szolgáltatás). |
| A jármű állásideje (színezés állásidő szerint) | ||
|
Ha az ikon színe kék |
|
A jármű halad ( |
|
Ha az ikon színe sárga |
|
A jármű legalább 30 perce, de legfeljebb 3 órája áll. |
|
Ha az ikon színe piros |
|
A jármű legalább 3 órája áll. |
|
Ha az ikon színe szürke |
|
Az adott járműről rendelkezésre álló adat 30 percnél régebbi, ezért a járműre nem vonatkozik az állásidő szerinti színezés. |
| Követés | ||
|
Ha az ikon háttere célkereszt |
pl.: |
A járműre be van kapcsolva a Követés. |
| Szüneteltetés | ||
|
Ha az ikon két szürke vonal |
|
A járműbe szerelt járműmodul szüneteltetve van, a rendszerbe nem érkeznek be róla adatok. Megjegyzés: A térképes nézeten |
,
vagy
,
vagy
vagy
szürke négyzet ikon jelöli a szüneteltetést.Az adat frissessége vagy a jármű állásideje szerint történő színezés beállítása az eszközsoron található
Címkék beállításai gyorsgomb segítségével történik, a Címkék színezése almenüben.
A térképes nézeten a járművek pozícióját jelölő Helyzetjelző ikon alakja és színezése a legtöbb esetben megegyezik a Járműlista panelen láthatóval (a szüneteltetést és a követést leszámítva, valamint kiegészítve a jármű haladási irányának ábrázolásával).
A törzsadatokban tárolt járművek abban az esetben is szerepelnek a Járműlista panelen, ha nincs beszerelve járműmodul vagy nincs létrehozva a megfelelő társítás. Ilyenkor a helyzetjelző ikon helyett a programba beépített típuscsoportoknak megfelelő ikon látható a listában, a járműlista címke és az Információ panel pedig üresen marad.
Jármű láthatósága
A jármű láthatósága a térképen való megjelenítésre vonatkozik. Alaphelyzetben minden jármű (amelytől legalább egyszer érkezett már be mérési adat) szerepel a térképes nézeten.
Láthatóság beállítása
A jármű neve mellett elhelyezkedő jelölőnégyzetre kattintva állítható be a láthatóság: bekattintott jelölőnégyzet esetén a jármű megjelenik a térképen, ellenkező esetben nem.
Csoportok és típuscsoportok láthatósága
A jármű láthatóságát jelző jelölőnégyzet csoportok és típuscsoportok esetén a két alap lehetőség (üres vagy bekattintott) mellett egy harmadik állapot jelzésére is alkalmas: amikor az adott csoportban vagy típuscsoportban vegyesen szerepelnek látható és nem látható elemek, a jelölőnégyzet sötét színűre változik.
Járműlista címke
Az egérrel navigálva a Járműlista panelen látható járművek felett, megjelenik a járműlista címke, mely mindig a kurzor által mutatott aktuális járműre vonatkozó adatokat tartalmazza. Ezek az adatok megegyeznek az Információ panelen megjeleníthető információkkal (ld. Részletes adatok a járműről).
Pillanatnyi helyzet – Járműlista panel: Helyi menü
A Pillanatnyi helyzet – Járműlista panelhez tartozó Helyi menü a következő lehetőségeket kínálja:
|
Megmutat |
|
A térképes nézetet ráigazítja az aktuálisan kiválasztott járműre. |
|
|
Követés bekapcsolásakor a program folyamatosan (az adatok beérkezésének ütemében) ráigazítja a térképes nézetet a követésre kiválasztott járműre. Ilyenkor látható elmozdulás, léptékváltozás a térképen, ahogy a program időről időre követi a jármű pozíciójában bekövetkezett változást. Több jármű együttes kijelölése esetén több jármű követésére is lehetőség van. A program a helyzetjelző ikonon megjelenő célkereszttel A követés kikapcsolása kétféle módon történhet:
Megjegyzés: Több jármű együttes kijelölésekor abban az esetben, ha a kiválasztott járművek között vegyesen vannak követésre már beállított és még be nem állított járművek, a Követés funkció valamennyi kijelölt járművet bevonja követés alá. |
|
|
|
Kikapcsolja az összes beállított követést (kijelöléstől függetlenül). |
|
|
Megjelenítés a Google térképen |
|
A program megjeleníti a kijelölt jármű pozícióját a Google térképen (az adott számítógépen beállított böngészőben egy új lapon). A jármű pozíciójában található jelölésre kattintva a jármű rendszáma is láthatóvá válik. |
|
Ctrl+Alt+B |
A Tulajdonságok panel megjelenítése, mely a jármű részletes adatait tartalmazza. |
Információ panel – Részletes adatok a járműről
A járműről részletes, folyamatosan frissülő információs lista jeleníthető meg az Információ panelen. A lista a következőket tartalmazza:
|
A legfrissebb adat beérkezésének időpontja. |
|
|
A jármű aktuális sebessége. |
|
|
Az az időtartam, amióta a jármű áll, várakozik. |
|
|
A járműhöz társított járműmodul megnevezése (Modul azonosító). |
|
|
Az aktuális járművezető neve vagy az azonosító megnevezése (ld. Perifériához kapcsolódó azonosítók), ha nincs hozzá társított járművezető |
|
|
A jármű által aznap elvégzett munkafolyamatok listája. |
|
|
Az aktuálisan beállított munkagép megnevezése. |
|
|
Az aktuálisan végzett munkafolyamathoz tartozó helyszínek adatai az adott naptári napon belül. Egy helyszín blokk a következő információkból áll:
Helyszín blokk csak abban az esetben jelenik meg, ha az aktuális munkafolyamat rendelkezik munkaszélességgel. Egy járműnél több helyszín blokk is szerepelhet, ha a jármű az adott munkafolyamatot az aktuális naptári napon több helyszínen is végezte. A program a terület alapú adatokat megművelt terület alapján rendezi, és csak az első három legnagyobb területtel rendelkező helyszínt jeleníti meg, a fennmaradókat "..."-tal jelzi. |
Mivel a jármű vagy halad, vagy várakozik, ezért ennek megfelelően vagy a Sebesség, vagy a Várakozás ideje szerepel a listában. Azok az adatok, amelyekről nem áll rendelkezésre információ, nem jelennek meg.
A fenti adatok nagy része a Térképes nézeten a járműhöz tartozó címkében is megjeleníthető. Fontos különbség, hogy míg az Információ panelen mindazok a helyszínek szerepelnek, melyeken az adott jármű az aktuális munkafolyamatot végezte (kiegészítve a Megművelt területtel és a Táblán töltött idővel), addig a Térképes nézeten a címkében a jármű aktuális pozíciójának megfelelő helyszín szerepel.
Pillanatnyi helyzet – Járműlista panel: Eszközsor
1 – Eszközsor
A Pillanatnyi helyzet – Járműlista panel eszközsorán a következő gyorsgombok találhatók:
