Ebben a témában
A járműmodulokról beérkezett mérések alapján különböző kimutatások – jelentések és diagramok – készíthetők az elvégzett munkáról. Míg a jelentések minden részletre kiterjedően, táblázatos formában tartalmazzák az adatokat, addig a diagramok grafikus megjelenítése elsősorban a gyors áttekintést szolgálja, valamint az ábrázolt értékek összehasonlítását teszi lehetővé.
A program funkcióinak segítségével a diagramok:
- megjeleníthetők a képernyőn (ld. Diagramok lekérése),
- fájlba menthetők,
- kinyomtathatók,
- rendezhetők.
Az alábbiakban a diagramokra vonatkozó általános tudnivalók ismertetésére kerül sor. A különböző diagram fajták egyedi jellemzőit a Diagramok főmenü menüpontjainak leírása tartalmazza, míg a diagramok megjelenési típusait a Diagramtípusok címszó foglalja össze.
Diagramok és jelentések kapcsolata
A diagramok és a jelentések között szoros kapcsolat áll fenn, hiszen mindkettő ugyanazokból az adatokból – a járműmodulokról beérkező mérésekből – dolgozik, ugyanakkor más-más formában (grafikus, ill. táblázatos) nyújtanak tájékoztatást az elvégzett munkáról. Az alábbi táblázat összefoglalja a diagramok és jelentések közti megfeleltetéseket:
| Diagram | Jelentés |
|
A napi összesítők összesítése |
Diagramok lekérése
A különböző típusú diagramok a Diagramok főmenü alpontjaiban kérhetők le. A megfelelő diagramra kattintva először a Méréskiválasztó dialógus jelenik meg, ahol különböző szűrési feltételek (pl. törzsadatok, időszak) állíthatók be. Ezt követően a program elkészíti a diagramot az aktuális beállítások figyelembe vételével. A diagramok önálló nézet formájában (ld. Diagramokhoz tartozó nézet) jelennek meg a képernyőn.
Diagramokhoz tartozó nézet

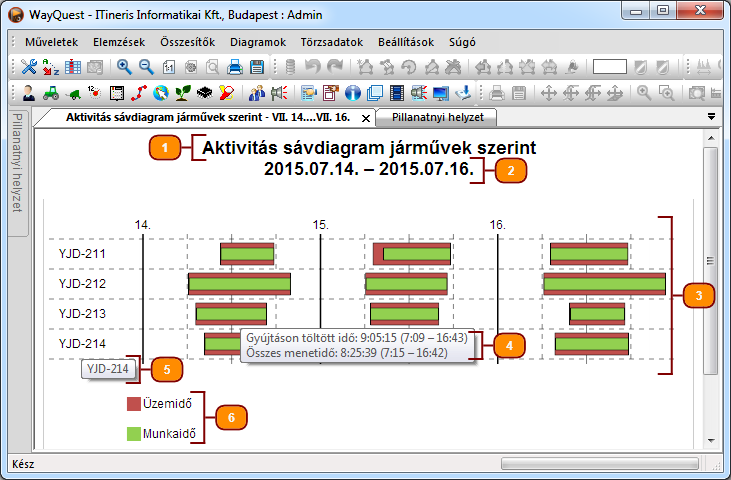

Az alábbi ábra a diagramokat tartalmazó nézet általános felépítését mutatja be:
1 – Diagram megnevezése: a Diagramok főmenüben kiválasztott diagram megnevezése
2 – Lekért mérési időszak: a mérések kiválasztásakor megadott időintervallum
3 – Diagram ábra: a program által felrajzolt grafikus ábra
4 – Információs címke: részletes információk a diagram által ábrázolt adatokról
5 – Felirat címke: A teljes felirat szövege
6 – Jelmagyarázat: a diagramban alkalmazott színek jelentése
Diagramok rendezése
Sávdiagramok esetén a program lehetőséget biztosít a diagram sorainak rendezésére a Jelentések eszköztárban található Rendezés, csoportosítás gyorsgomb segítségével. A gyorsgomb megnyomásakor – a jelentésekhez hasonlóan – megjelenik a Rendezés, csoportosítás ablak, mely tartalmazza az adott diagramra jellemző rendezési szempontokat. A program mindig a felsorolásban legfelül álló szempont szerint végzi a rendezést. A többi szempont sorrendje nincs hatással a diagramra. A legtöbb esetben a választott rendezési szempont egyúttal kategóriaként is szerepel a függőleges tengelyen (ez alól kivétel Terület alapú sávdiagramnál a dátum szerinti rendezés). A rendezési szempontok sorrendje vonszolással módosítható.
A rendezési szempontok mellett látható jelölőnégyzet – mely jelentések esetén a csoportonkénti összesítés megadására szolgál – bekattintása a diagramokra nincs hatással.
Néhány diagram esetén nem végezhető rendezés (Aktivitás sávdiagram járművezetők szerint, Aktivitás sávdiagram járművek szerint).
Információs címke megjelenítése
Az egérkurzorral a diagramon ábrázolt érték fölé navigálva lehetőség van az információs címke megjelenítésére, mely az adott értékhez tartozó részletes adatokat (pl. időtartam, helyszín, időszak kezdete és vége) tartalmaz.
Felirat címke megjelenítése
Az egérkurzorral a diagramon ábrázolt értékekhez tartozó felirat fölé navigálva lehetőség van a felirat címke megjelenítésére, mely az adott felirat teljes szövegét tartalmazza. Ez a funkció hosszú feliratok esetén hasznos, amikor a teljes szöveg nem fér el a rendelkezésre álló helyen.
Törzsadatok megjelenítése
A diagramok címrésze (pl. sávdiagram esetén a függőleges tengelyen ábrázolt kategória) általában valamilyen törzsadatot tartalmaz. A törzsadat fölé navigálva az egérkurzor
mutató kézre változik, majd a bal egérgomb megnyomására megjelenik a megfelelő törzsadatkezelő panel, azon kijelölésre kerül az adott törzsadat elem, és megjelenik a hozzá tartozó Tulajdonságok panel.
Nagyítás, kicsinyítés
Lehetőség van a diagramok nagyítására, kicsinyítésére, valamint az eredeti méret visszaállítására a jelentésekhez tartozó eszköztárban található alábbi gyorsgombok segítségével:
Diagramok fájlba mentése
A program lehetőséget biztosít a képernyőn megjelenő diagramok fájlba mentésére SVG formátumban. Ennek a formátumnak nagy előnye, hogy – vektoros jellegéből adódóan – a kép minőségromlás nélkül, szinte tetszőleges mértékben nagyítható/kicsinyíthető (pl. készíthető belőle nagy méretű plakát, vagy felhasználható prezentációkban), valamint hogy a webböngészők jelentős része támogatja.
A mentés funkció kezdeményezése a jelentésekhez tartozó eszköztárban található
Mentés gomb vagy a Ctrl+S billentyűkombináció segítségével történik.
A mentett fájl neve
Mentéskor a program felajánl egy fájlnevet, mely a következőket tartalmazza:
- az adott diagram megnevezését,
- a vizsgált időszakot és
- a szűrési feltételeknél megadott törzsadat megnevezését – abban az esetben, ha a mérések kiválasztásakor az adott feltételnél csak egyetlen törzsadatra történt szűrés a következő szűrési feltételek közül: járművezető, jármű, munkagép, munkafolyamat, járműmodul (a fájlnév több törzsadat típushoz tartozó megnevezést is tartalmazhat)
Példák fájlnévre:
- "Aktivitás sávdiagram járművezetők szerint - VII. 14.…VII. 18..svg"
- "Aktivitás sávdiagram járművezetők szerint - VII. 14.…VII. 18. Dajka László.svg"
- "Aktivitás sávdiagram járművezetők szerint - VII. 14.…VII. 18. Dajka László YJD-211.svg"
Diagramok nyomtatása
A diagramok nyomtatása a jelentésekhez tartozó eszköztárban található
Nyomtatás gomb vagy a Ctrl+P billentyűkombináció segítségével történik.
